Nanoflex Standard (STD)
NANOFLEX STD là tiêu chuẩn cao với bề mặt toàn bộ là màu đen, là sản phẩm được sử dụng phổ biến trong ngành công nghiệp lạnh nhằm mục đích ngăn ngừa sự cố ngưng tụ trên hệ thống lạnh và nước lạnh và tiết kiệm năng lượng. Sản phẩm có giá trị K độ dẫn nhiệt thấp và ổn định, giá trị µ độ thấm hơi nước cao và đáp ứng tiêu chuẩn ASTM D635 lớp HB, UL94 lớp V0.
Chi tiết sản phẩm
| Đặc tính | Thông số kỹ thuật | Phương pháp kiểm tra |
| Tổng quan | ||
| Vật liệu Màu sắc Cấu trúc Cell Tỷ trọng (kg/m³) |
Cao su xốp gốc NBR/PVC Đen (cơ bản) & các màu khác Ô kín hoàn toàn Từ 40 đến 95 |
Với màu khác vui lòng liên hệ phòng kỹ thuật – ASTM D1667 |
| Nhiệt độ làm việc | ||
| Nhiệt độ làm việc tối thiểu Nhiệt độ làm việc tối đa |
-50°C +105°C |
Đối với các ứng dụng dưới -50 ° C và cao hơn + 105 ° C, vui lòng liên hệ với Đại diện dịch vụ khách hàng (CSR) của chúng tôi |
| Tuổi thọ | ||
| Tuổi thọ làm việc khi lắp đặt đúng tiêu chuẩn | ≥ 10 năm | |
| Hệ số dẫn nhiệt | ||
| K- value (W/m.K) |
0°C 20°C 40°C 0.032 0.034 0.036 |
ASTM C518 |
| Tính thấm nước | ||
| Hệ số thẩm thấu hơi nước Hệ số kháng hơi nước Hệ số thấm nước |
≤2.5 x 10-11 g/(m.s.Pa) |µ≥10,000 ≤0.1% (theo thể tích) |
EN 12086-13 |EN 12086-13 ASTM C209 |
| Tính cháy | ||
| Khả năng chống cháy |
HB |
ASTM D635 |
| Sức khỏe | ||
|
TVOCs thấp REACH RosH II Anti- Microbial Fungal resistance |
ISO 16000
IEC 6231 ASTM E2180 ASTM G21 |
|
| Môi trường | ||
| Kháng tia UV | Để chống tia cực tím, cần có hệ thống che phủ | |
| Các thông số khác | ||
| Độ giảm âm Tính linh hoạt Độ ổn định nhiệt (% co ngót) ở -50ºC & 105ºC trong 7 ngày |
NRC = 0,3 Tuyệt vời
≤7% |
ASTM C423-17
ASTM C534 |
|

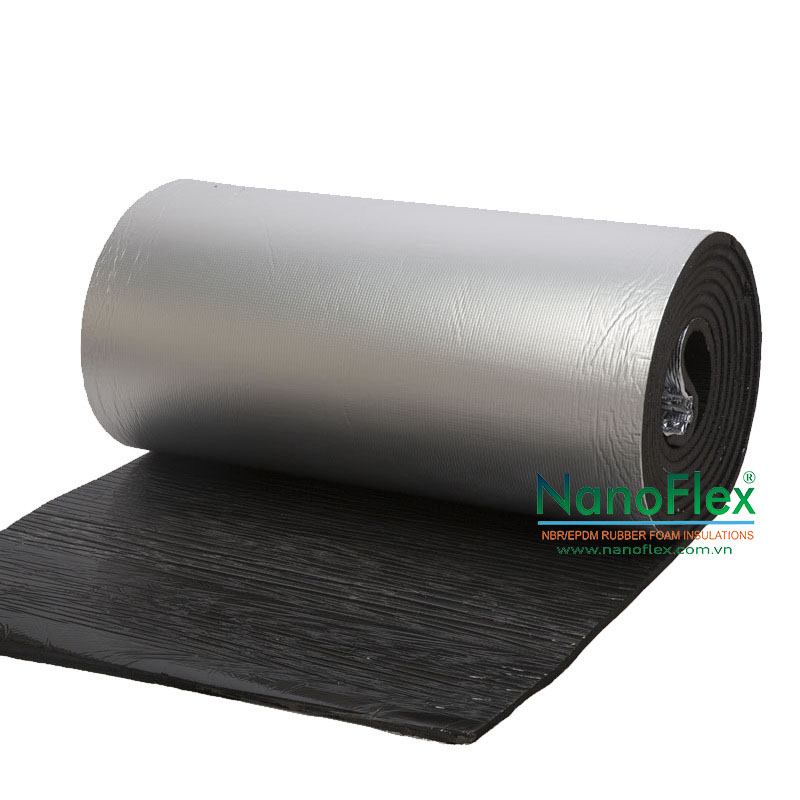

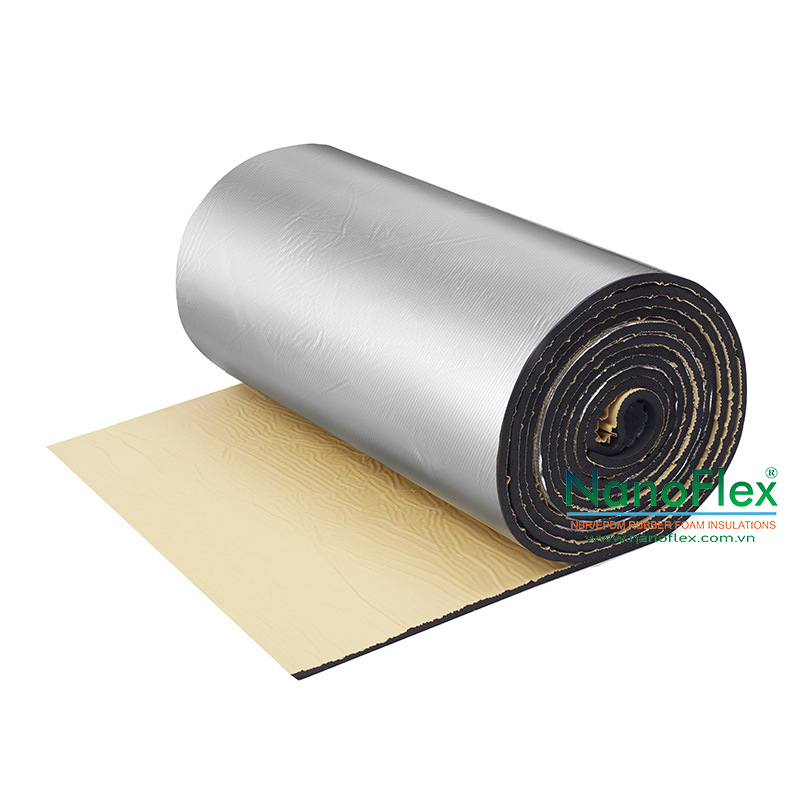

Aluminum layer Code: |
ALU-1 |
ALU-2 |
ALU-3 |
ALU-4 |
|
Picture |
 |
 |
 |
 |
|
Description |
Aluminum Glass Cloth Layer |
Aluminum Embossed Caro layer
|
Aluminum Caro with reinforcement Fiber Glass layer |
Brown Lacquered aluminum layer |
|
Foil backing thickness |
100 Microns |
20 Microns |
7 microns |
30 Micron |
|
Total thickness |
150 Microns |
55 Microns |
35 microns |
70 Micron |
|
Tensile Strength |
255 N/25mm |
50 N/25mm |
155N/25mm(XD) & 80 N/25mm(YD) |
40 N/25mm |
|
Elongation |
20%. |
20 % |
10% |
3 % |
|
Service Temp |
-30 to +110 °C |
-30 ~ +110 °C |
-40 ~ +116 °C |
-30 ~ +120 °C |
|
Maximun temp |
450 °C |
240 °C |
116°C |
120 °C |
|
Fire performance |
Class 0 – Passed follow BS476 Part 6 . |
Class 0 – Passed follow BS476 Part 6 . |
Class 1 – Passed |
Class 0 – Passed follow BS476 Part 6 . |
|
Description |
High elasticity, smoothly surface, high fire resistance, difficult to crack, cannot tear away. Fire performance & Smoke is Class 0 follow BS476 Part 6 .
|
Best elasticity, smoothly surface, high fire resistance, difficult to crack, difficult to tear away. Fire performance & Smoke is Class 0 follow BS476 Part 6 .
|
Normal elasticity, smoothly surface, normal fire resistance, difficult to crack, Can be tear away. Fire performance & Smoke is Class 0 follow BS476 Part 6 .
|
High elasticity, smoothly surface, normal fire resistance, difficult to crack, difficult to tear away. With antibacterial properties |
|
Advice application: |
Outdoor / Indoor. Flat surface, such as ducting. |
Outdoor / Indoor. Flat & Round surface, such as ducting and piping. |
Indoor. Flat & Round surface, such as ducting and piping. |
Outdoor/Indoor. Flat & Round surface, such as ducting and piping. |
|
Application field: |
Hotel, Building, Factory. Transportation (Car, board, train). |
Hotel, Building, Factory. Transportation (Car, board, train). |
Building, Factory. |
Cleanroom Pharmacy and electronic industry. |
- Quy cách đóng gói dạng cuộn ( tấm)
|
Thickness (mm) |
Lengh (m) |
Area /Roll (m2) |
||
|
1.1m Width |
1.2m Width |
1.4m Width |
||
|
6 |
10 |
S-W1100x6T (11.0) |
S-W1200x6T(12.0) |
S-W1400x6T (14.0) |
|
10 |
10 |
S-W1100x10T (11.0) |
S-W1200x10T (12.0) |
S-W1400x10T (14.0) |
|
13 |
10 |
S-W1100x13T (11.0) |
S-W1200x13T (12.0) |
S-W1400x13T (14.0) |
|
15 |
10 |
S-W1100x15T (11.0) |
S-W1200x15T (12.0) |
S-W1400x15T (14.0) |
|
19 |
10 |
S-W1100x19T (11.0) |
S-W1200x19T (12.0) |
S-W1400x19T (14.0) |
|
25 |
10 |
S-W1100x25T (11.0) |
S-W1200x25T (12.0) |
S-W1400x25T (14.0) |
|
32 |
10 |
S-W1100x32T (11.0) |
S-W1200x32T (12.0) |
S-W1400x32T (14.0) |
|
38 |
10 |
S-W1100x38T (11.0) |
S-W1200x38T (12.0) |
S-W1400x38T (14.0) |
|
50 |
10 |
S-W1100x50T (11.0) |
S-W1200x50T (12.0) |
S-W1400x50T (14.0) |
- quy cách đóng gói dạng ống
|
Pipe size (ØDmm) |
Pipe size (ØD inch) |
NANOFLEX code number (Quantity : Pcs/bag nylon, 1 pcs=1.83m, Length= 6 Feet Length ) |
|||||||
|
10mm (3/8”) |
13mm (1/2”) |
15mm (3/8”) |
19mm (3/4”) |
25mm (1”) |
32mm (1-1/4”) |
38mm (1-1/2”) |
50mm (2”) |
||
|
6 |
¼” |
T-D6x10T (150) |
T-D6x13T (110) |
T-D6x15T (70) |
T-D6x19T (50) |
T-D6x25T (36) |
|
|
|
|
9 |
3/8” |
T-D9x10T (120) |
T-D9x13T (90) |
T-D9x15T (60) |
T-D9x19T (45) |
T-D9x25T (30) |
|
|
|
|
13 |
½” |
T-D13x10T (100) |
T-D13x13T (75) |
T-D13x15T (55) |
T-D13x19T (40) |
T-D13x25T (26) |
T-D13x32T (22) |
|
|
|
16 |
5/8” |
T-D16x10T (90) |
T-D16x13T (64) |
T-D16x15T (50) |
T-D16x19T (36) |
T-D16x25T (24) |
T-D16x32T (20) |
T-D16x38T (14) |
|
|
19 |
¾” |
T-D19x10T (75) |
T-D19x13T (56) |
T-D19x15T (40) |
T-D19x19T (30) |
T-D19x25T (22) |
T-D19x32T (18) |
T-D19x38T (12) |
|
|
22 |
7/8” |
T-D22x10T (65) |
T-D22x13T (48) |
T-D22x15T (32) |
T-D22x19T (28) |
T-D22x25T (20) |
T-D22x32T (16) |
T-D22x38T (12) |
|
|
25 |
1” |
T-D25x10T (60) |
T-D25x13T (42) |
T-D25x15T (32) |
T-D25x19T (24) |
T-D25x25T (18) |
T-D25x32T (14) |
T-D25x38T (10) |
T-D25x50T (6) |
|
28 |
1-1/8” |
T-D28x10T (55) |
T-D28x13T (36) |
T-D28x15T (30) |
T-D28x19T (22) |
T-D28x25 (16) |
T-D28x32T (12) |
T-D28x38T (10) |
T-D28x50T (6) |
|
32 |
1-1/4” |
T-D32x10T (45) |
T-D32x13T (32) |
T-D32x15T (26) |
T-D32x19T (20) |
T-D32x25 (16) |
T-D32x32T (12) |
T-D32x38T (9) |
T-D32x50T (5) |
|
35 |
1-3/8” |
T-D35x10T (40) |
T-D35x13T (32) |
T-D35x15T (22) |
T-D35x19T (18) |
T-D35x25 (14) |
T-D35x32T (12) |
T-D35x38T (9) |
T-D35x50T (5) |
|
38 |
1-1/2” |
T-D38x10T (34) |
T-D38x13T (28) |
T-D38x15T (20) |
T-D38x19T (16) |
T-D38x25 (12) |
T-D38x32T (10) |
T-D38x38T (8) |
T-D38x50T (4) |
|
42 |
1-5/8” |
T-D42x10T (30) |
T-D42x13T (25) |
T-D42x15T (20) |
T-D42x19T (16) |
T-D42x25 (12) |
T-D42x32T (9) |
T-D42x38T (8) |
T-D42x50T (4) |
|
48 |
1-7/8” |
T-D48x10T (28) |
T-D48x13T (22) |
T-D48x15T (18) |
T-D48x19T (15) |
T-D48x25 (10) |
T-D48x32T (9) |
T-D48x38T (8) |
T-D48x50T (4) |
|
51 |
2” |
T-D51x10T (24) |
T-D51x13T (20) |
T-D51x15T (16) |
T-D51x19T (12) |
T-D51x25 (10) |
T-D51x32T (8) |
T-D51x38T (6) |
T-D51x50T (4) |
|
54 |
2-1/8” |
T-D54x10T (22) |
T-D54x13T (20) |
T-D54x15T (16) |
T-D54x19T (12) |
T-D54x25 (10) |
T-D54x32T (8) |
T-D54x38T (6) |
T-D54x50T (4) |
|
57 |
2-1/4” |
T-D57x10T (22) |
T-D57x13T (20) |
T-D57x15T (14) |
T-D57x19T (12) |
T-D57x25 (9) |
T-D57x32T (6) |
T-D57x38T (6) |
T-D57x50T (4) |
|
60 |
2-3/8” |
T-D60x10T (20) |
T-D60x13T (18) |
T-D60x15T (14) |
T-D60x19T (12) |
T-D60x25 (9) |
T-D60x32T (6) |
T-D60x38T (6) |
T-D60x50T (3) |
|
64 |
2-1/2” |
T-D64x10T (20) |
T-D64x13T (16) |
T-D64x15T (14) |
T-D64x19T (10) |
T-D64x25 (9) |
T-D64x32T (6) |
T-D64x38T (6) |
T-D64x50T (3) |
|
67 |
2-5/8” |
T-D67x10T (18) |
T-D67x13T (16) |
T-D67x15T (12) |
T-D67x19T (9) |
T-D67x25 (8) |
T-D67x32T (6) |
T-D67x38T (6) |
T-D67x50T (3) |
|
73 |
2-7/8” |
T-D73x10T (18) |
T-D73x13T (16) |
T-D73x15T (12) |
T-D73x19T (9) |
T-D73x25 (8) |
T-D73x32T (5) |
T-D73x38T (4) |
T-D73x50T (3) |
|
76 |
3” |
T-D76x10T (18) |
T-D76x13T (16) |
T-D76x15T (12) |
T-D76x19T (8) |
T-D76x25 (8) |
T-D76x32T (5) |
T-D76x38T (4) |
T-D76x50T (3) |
|
79 |
3-1/8” |
T-D79x10T (16) |
T-D79x13T (14) |
T-D79x15T (12) |
T-D79x19T (8) |
T-D79x25 (6) |
T-D79x32T (4) |
T-D79x38T (4) |
T-D79x50T (3) |
|
89 |
3-1/2” |
T-D89x10T (16) |
T-D89x13T (14) |
T-D89x15T (12) |
T-D89x19T (8) |
T-D89x25 (6) |
T-D89x32T (4) |
T-D89x38T (4) |
T-D89x50T (3) |
|
102 |
4” |
T-D102x10T (14) |
T-D102x13T (12) |
T-D102x15T (12) |
T-D102x19T (6) |
T-D102x25 (6) |
T-D102x32T (3) |
T-D102x38T (3) |
T-D102x50T (2) |
|
114 |
4-1/2” |
T-D114x10T (14) |
T-D114x13T (12) |
T-D114x15T (12) |
T-D114x19T (6) |
T-D114x25 (4) |
T-D114x32T (3) |
T-D114x38T (3) |
T-D114x50T (2) |
|
130 |
5-1/8” |
T-D130x10T (10) |
T-D130x13T (9) |
T-D130x15T (6) |
T-D130x19T (6) |
T-D130x25 (3) |
T-D130x32T (2) |
T-D130x38T (2) |
T-D130x50T (2) |
|
140 |
5-1/2” |
T-D140x10T (10) |
T-D140x13T (8) |
T-D140x15T (6) |
T-D140x19T (6) |
T-D140x25 (3) |
T-D140x32T (2) |
T-D140x38T (2) |
T-D140x50T (2) |
